Druckplatten gehören zu den zentralen Grundlagen klassischer Druckverfahren und ermöglichen es, Motive präzise und reproduzierbar auf ein Medium zu übertragen. Besonders im Offsetdruck spielen sie eine wichtige Rolle, da hier Druckbegriffe wie Rasterung, Belichtung oder Druckform über die Qualität des Ergebnisses entscheiden. Dieser Beitrag zeigt, was Druckplatten auszeichnet, wie sie im Druckprozess eingesetzt werden und welche Nachteile sie haben.
Druckplatte «einfach erklärt»
Eine Druckplatte ist eine feste Form, mit der ein Motiv auf Papier übertragen wird. Sie enthält das Druckbild in erhöhter oder vertiefter Form, je nach Druckverfahren. Die Platte wird eingefärbt und gibt das Motiv beim Drucken weiter. Druckplatten werden vor allem in klassischen Verfahren wie Offset- oder Tiefdruck verwendet.
Definition: Druckplatte
Eine Druckplatte ist ein flacher Träger, meist aus Aluminium, der die druckenden und nicht druckenden Bereiche eines Motivs trägt. Sie dient als Druckform, auf der das Bild chemisch oder digital erzeugt wird, bevor es im Druckprozess auf ein Medium übertragen wird.
Je nach Druckverfahren unterscheiden sich Aufbau, Beschichtung und Funktionsweise der Platte, im Offsetdruck basiert sie jedoch immer auf dem Prinzip der konsequenten und klaren Trennung von farbannahmenden und wasserführenden Flächen.
Druckprodukte bei BachelorPrint
- Grosse Auswahl an Druckprodukten für jeden Bedarf
- Individuelle Lösungen und persönliche Beratung
- Hochwertige Druckqualität & schnelle Produktionszeiten
Jetzt informieren!
Aufbau & Funktionsweise
Druckplatten bestehen aus mehreren Schichten, die gemeinsam dafür sorgen, dass Bild- und Nichtbildbereiche exakt voneinander getrennt werden können. Das ermöglicht eine präzise Farbübertragung und eine hohe Wiederholgenauigkeit im Druckprozess.
Aufbau
- Trägermaterial: Meist eloxiertes Aluminium, stabil und dimensionsbeständig.
- Beschichtung: Licht- oder wärmeempfindliche Schicht, die durch Belichtung verändert wird.
-
Bild- und Nichtbildbereiche:
- Bildbereiche: nehmen Farbe an
- Nichtbildbereiche: stossen Farbe ab (hydrophil)
Funktionsweise
-
Belichtung der Platte
Die Beschichtung wird gezielt verändert, sodass Bild- und Nichtbildbereiche entstehen. -
Feuchtmittelauftrag
Nichtbildbereiche werden durch Feuchtmittel geschützt und bleiben farbfrei. -
Farbübertragung
Die Bildbereiche nehmen Farbe an. -
Indirekte Übertragung
Die eingefärbten Stellen werden auf den Gummituchzylinder übertragen. -
Druck auf das Medium
Der Gummituchzylinder überträgt das Motiv gleichmässig auf Papier oder ein anderes Material ab.
Im Offsetdruck
Im Offsetdruck übernimmt die Druckplatte eine zentrale Funktion, da sie das Motiv nicht direkt aufs Papier, sondern zunächst auf den Gummituchzylinder überträgt.
Dieses indirekte Druckprinzip sorgt für eine besonders hohe Detailgenauigkeit und gleichmässige Farbverteilung. Die Druckplatte bildet dabei die druckenden und nicht druckenden Bereiche exakt ab, was ein Kernprinzip des Flachdrucks ist.
So arbeitet die Druckplatte im Offsetdruck:
- Bildbereiche: nehmen Farbe an und übertragen das Motiv.
- Nichtbildbereiche: stossen Farbe durch Feuchtmittel ab (hydrophil).
- Gummituchzylinder: übernimmt das Motiv von der Platte und druckt es aufs Papier.
- Feuchtwerk & Farbwerk: steuern kontinuierlich Wasser und Farbe, um saubere Druckergebnisse zu sichern.
- Plattenbelichtung (CtP): erstellt das Druckbild direkt aus der Datei, ohne Film und mit hoher Präzision.
Vorteile im Offsetdruck:
- sehr hohe Auflösung und saubere Rasterpunkte
- stabile Qualität auch bei grossen Auflagen
- schnelle und präzise Plattenherstellung durch CtP-Verfahren
Informationen zur Druckproduktion
- Informationen zu Druckverfahren & Druckproduktion
- Informationen zu Materialien und optimalem Materialeinsatz
- Informationen zur Druckweiterverarbeitung
Jetzt informieren!
Arten
Für unterschiedliche Anforderungen und Drucksysteme stehen verschiedene Arten von Druckplatten zur Verfügung. Sie unterscheiden sich vor allem in Material, Beschichtung, Belichtungstechnik und Einsatzzweck. Im Folgenden werden die wichtigsten Arten gezeigt:
Thermische Platten werden mit Wärme belichtet und bieten eine sehr hohe Präzision, stabile Rasterpunkte und eine ausgezeichnete Auflagenbeständigkeit. Sie gelten als Standard im professionellen Offsetdruck.
Diese Platten werden mit violettem Laserlicht belichtet und sind besonders wirtschaftlich sowie schnell in der Verarbeitung. Sie eignen sich gut für mittlere bis hohe Auflagen.
Prozessfreie Druckplatten benötigen keine chemische Entwicklung. Sie reduzieren Aufwand, Abfall und Umweltbelastung und sind ideal für Betriebe, die auf nachhaltigere Workflows setzen.
Im Vergleich zu klassischen Platten benötigen sie weniger Chemie und Wasser. Die Entwicklung erfolgt schneller und mit geringeren Betriebskosten.
Bei analogen Platten wird das Motiv über einen Film übertragen. Diese Methode ist älter, deutlich weniger präzise und spielt heute nur noch in Ausnahmefällen eine Rolle.
Diese Spezialplatten arbeiten ohne Feuchtmittel und besitzen eine Silikonschicht, die Bild- und Nichtbildbereiche trennt. Sie ermöglichen besonders scharfe Ergebnisse, werden aber eher in Nischen eingesetzt.
Herstellung
Die Herstellung von Druckplatten hat sich in den letzten Jahren stark verändert. Während früher überwiegend mit Filmen gearbeitet wurde, setzt die Druckbranche heute fast vollständig auf digitale Verfahren. Beide Methoden unterscheiden sich vor allem in Präzision, Aufwand und Materialeinsatz.

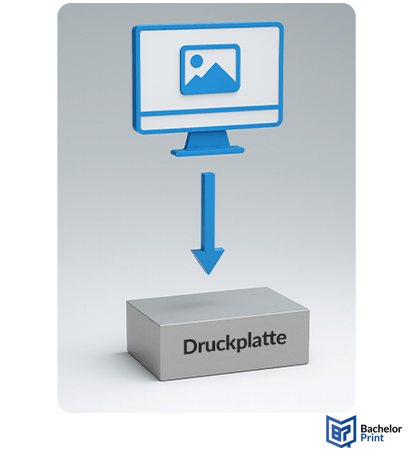

Computer-to-Plate (CtP)
CtP ist das moderne Standardverfahren im Offsetdruck, bei dem das digitale Motiv direkt auf die Druckplatte belichtet wird.
Ablauf:
- Digitale Druckdaten (PDF/X) werden aufbereitet
- Belichtung im Plattenbelichter (thermisch/violett)
- Beschichtung der Platte verändert sich punktgenau nach dem Motiv
- Platte wird gewaschen bzw. entwickelt (bei nicht prozessfreien Systemen)
- Montage auf dem Plattenzylinder
Vorteile:
- Sehr hohe Präzision und Rasterqualität
- Weniger Fehlerquellen
- Kürzere Produktionszeiten
- Keine Filme, weniger Materialkosten

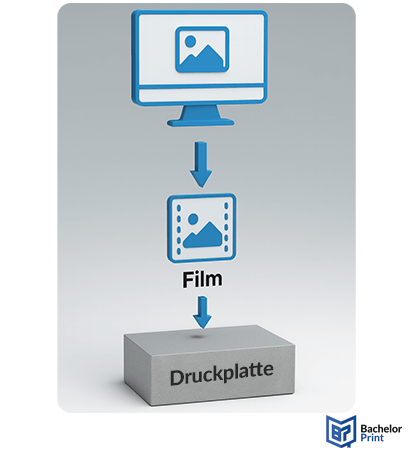

Computer-to-Film (CtF)
CtF ist ein älteres Verfahren und wird nur noch selten genutzt. Statt die Platte direkt zu belichten, wird zuerst ein Film erstellt, der danach als Vorlage dient.
Ablauf:
- Motiv wird auf Film ausgegeben
- Film wird auf die lichtempfindliche Platte gelegt
- Belichtung unter Vakuumrahmen
- Chemische Entwicklung der Druckplatte
Nachteile:
- Aufwendiger und fehleranfälliger
- Geringere Genauigkeit
- Höherer Einsatz von Chemie und Verbrauchsmaterial
Vor- und Nachteile
Druckplatten bieten verschiedene Vorteile, bringen aber auch einige Einschränkungen mit sich. Die folgende Tabelle gibt einen Überblick:
| Vorteile | Beschreibung | Nachteile | Erklärung |
| Hohe Druckqualität | Sehr feine Rasterungen und präzise Detailwiedergabe. |
Einrichtungsaufwand | Produktion und Montage erfordern Zeit und Vorbereitung. |
| Stabilität bei grossen Auflagen | Geeignet für zehntausende bis hunderttausende Druckexemplare. | Kosten | Höhere Fixkosten im Vergleich zum digitalen Direktdruck. |
| Reproduzier-barkeit | Gleichbleibende Ergebnisse über die gesamte Druckserie. | Empfindlichkeit | Anfällig für Kratzer, Schmutz oder falsche Belichtung. |
| Effiziente CtP-Herstellung | Schnelle, digitale Plattenherstellung ohne Umwege über Film. | Geringe Flexibilität bei kleinen Auflagen | Jede Änderung am Motiv erfordert eine neue Platte. |
Druckplatte vs. andere Druckformen
Druckplatten werden vor allem im Offsetdruck eingesetzt und unterscheiden sich deutlich von den Druckformen anderer Verfahren. Jedes Verfahren nutzt eine eigene Technik, um Farbe zu übertragen, ob durch Hochdruck, Tiefdruck oder direkte digitale Ausgabe.
Die folgende Übersicht zeigt die wichtigsten Unterschiede:
| Druckverfahren | Druckform | Besonderheit |
| Offsetdruck | Druckplatte (Aluminium) | Flachdruck, indirekte Übertragung über Gummituch |
| Flexodruck | Flexibles Klischee | Hochdruck, gummiartige Druckform |
| Tiefdruck | Gravurzylinder | Eingravierte Näpfchen, ideal für extrem hohe Auflagen |
| Siebdruck | Beschichtetes Sieb | Schablonendruck für vielfältige Materialien |
| Digitaldruck | Keine Druckform | Direktes Drucken aus der Datei, ohne Platte |
Häufig gestellte Fragen
Eine Druckplatte ist ein flacher Träger, meist aus Aluminium, der die druckenden und nicht druckenden Bereiche eines Motivs enthält und dieses im Druckverfahren auf ein Medium überträgt.
Zu den wichtigsten Arten von Druckplatten gehören: thermische CtP-Platten, Violettplatten, prozessfreie Druckplatten, analoge Druckplatten (CtF), wasserlose Offsetplatten sowie wiederverwendbare Druckplatten.
Eine Druckplatte trennt Bild- und Nichtbildbereiche: Bildbereiche nehmen Farbe an, Nichtbildbereiche stossen sie ab. Je nach Verfahren wird das Motiv direkt oder indirekt aufs Papier übertragen.
Der Offsetdruck braucht eine Druckplatte, um das Druckmotiv sauber in Bild- und Nichtbildbereiche zu trennen und die Farbe präzise auf den Gummituchzylinder zu übertragen, der sie anschliessend aufs Papier druckt.
